| Vật liệu: | đồng | Áp suất thiết kế tối đa: | 4,5 mpa |
|---|---|---|---|
| Chế độ kết nối: | Dây nam, Dây nữ, Flange, SAE Flange, hàn | Thời gian bảo hành: | Một năm |
| Cấu trúc: | Tấm trao đổi nhiệt | Mã HS: | 8419500090 |
| Ứng dụng: | Ngành HVAC/Ngành hóa chất | ||
| Làm nổi bật: | BHE Chất ngưng tụ tấm đồng hàn,Đơn vị làm mát Lái đổi nhiệt,Đơn vị làm mát và bộ trao đổi nhiệt |
||

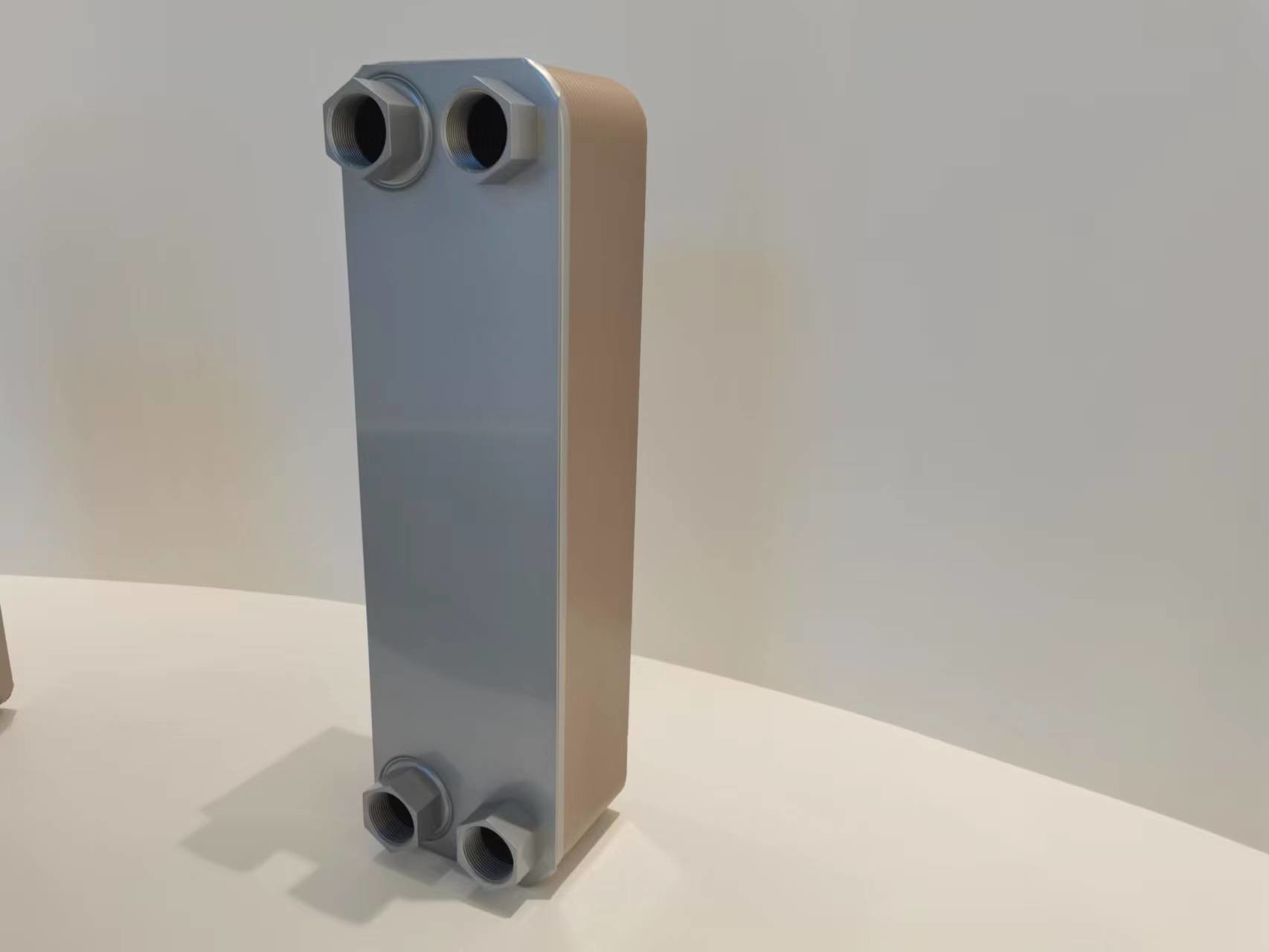

BHE Chuyển đổi nhiệt tấm đồng đúc trong các đơn vị làm lạnh
Lịch sử:
Máy trao đổi nhiệt ban đầu: Khái niệm trao đổi nhiệt đã tồn tại trong nhiều thế kỷ, nhưng sự hiểu biết và ứng dụng hiện đại của máy trao đổi nhiệt bắt đầu xuất hiện trong thế kỷ 19.Máy trao đổi nhiệt được xây dựng bằng vật liệu đồng hoặc sắt.
giới thiệu đồng: Đồng bắt đầu trở nên nổi bật trong máy trao đổi nhiệt do độ dẫn nhiệt cao hơn so với các vật liệu khác.Tính dẫn nhiệt cao của đồng cho phép chuyển nhiệt hiệu quả, dẫn đến hiệu suất trao đổi nhiệt và hiệu quả năng lượng tốt hơn.
Phát triển bộ trao đổi nhiệt tấm: Sự phát triển của bộ trao đổi nhiệt tấm đã cách mạng hóa ngành công nghiệp.Những bộ trao đổi nhiệt tấm đầu tiên này sử dụng các tấm đồng với ván để tạo thành các kênh truyền nhiệt.
| TYPE | B(mm | C(mm | D ((mm) | E(mm) |
Độ dày (mm) |
Trọng lượng ((Kg) | Dòng chảy tối đa (m3/h) | Áp suất thiết kế (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/4.5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/4.5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/4.5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/4.5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/4.5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/4.5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/4.5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/4.5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/4.5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/4.5 |
