| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Tenkai |
| Chứng nhận: | ISO9001-2015 |
| Số mô hình: | UFP20A |
| Số lượng đặt hàng tối thiểu: | một gói |
| Giá bán: | Negotiate |

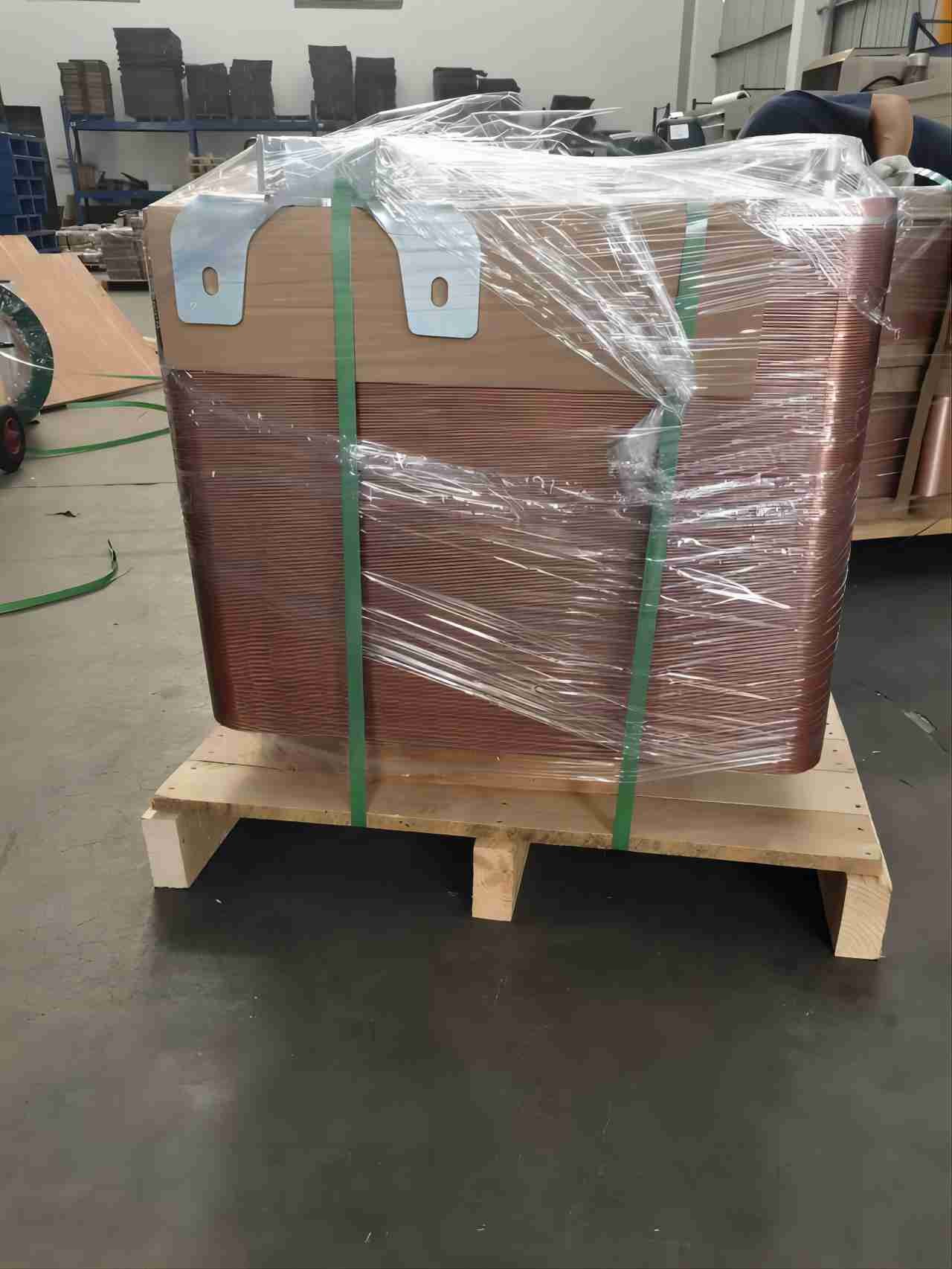

| chi tiết đóng gói: | Bao bì hộp gỗ |
| Thời gian giao hàng: | trong vòng một tuần |
| Điều khoản thanh toán: | L/C, T/T, D/P |
| Khả năng cung cấp: | 380 chiếc/ngày |
| Vật liệu: | đồng | Nhiệt độ thiết kế đồng: | -196oC-225oC |
|---|---|---|---|
| Áp suất thiết kế MAX đồng: | 4,5 mpa | Nhiệt độ thiết kế thép không gỉ: | -196oC-550oC |
| Áp suất thiết kế tối đa bằng thép không gỉ: | 2,5 MPa | Chế độ kết nối: | Dây nam, Dây nữ, Flange, SAE Flange, hàn |
| Thời gian bảo hành: | Một năm | Cấu trúc: | Tấm trao đổi nhiệt |
| Lưu lượng tối đa: | 8m³/giờ | Áp lực tối đa: | 4,5MPa |
| Làm nổi bật: | Dòng chảy chất lỏng không đối xứng Máy trao đổi nhiệt đúc,Dòng chảy chất lỏng không đối xứng trong bộ trao đổi nhiệt |
||
Dòng chảy chất lỏng không đối xứng loại UFP20A Dòng chảy không bằng nhau Máy trao đổi nhiệt tấm hàn
Sản phẩm giới thiệu:
Dòng chảy không bằng nhau là một loại sáng tạo, bằng sáng chế mà đến từ bộ trao đổi nhiệt đúc, loại dòng chảy không bằng nhau này có nghĩa là nó khác nhau trên lạnh và nhiệt cho khối lượng đường dẫn.Nó là có lợi để tận dụng sự giảm áp lực hợp lý trên hai bên.Nếu có dòng chảy khác nhau hoặc các tính chất khác nhau của chất lỏng, ví dụ dầu và nước, hoặc giảm áp suất hợp lý khác nhau cần thiết trên hai bên.để làm cho số lượng tấm trao đổi nhiệt trong đơn vị giảm xuống mức tối thiểu , trong một số trường hợp, số lượng của bộ trao đổi nhiệt dưới cùng một tải trọng tối đa giảm 25%.
Thiết kế đường dòng chảy không đối xứng: Máy trao đổi nhiệt được thiết kế với các đường dòng chảy không đối xứng.Các cấu trúc kênh và kích thước giữa mỗi tấm có thể được điều chỉnh theo các yêu cầu dẫn nhiệt của chất lỏng để đạt được hiệu quả truyền nhiệt tối ưu.
Công nghệ đồng hàn: Các tấm trao đổi nhiệt được kết hợp với nhau bằng các kỹ thuật đồng hàn. Trong quá trình đồng hàn, một vật liệu lấp được nóng chảy và được sử dụng để tạo thành một kết nối mạnh mẽ,đảm bảo độ kín và độ bền của bộ trao đổi nhiệt.
Hiệu suất dẫn nhiệt: Máy trao đổi nhiệt tấm đồng hàn theo đường dòng chảy không đối xứng đạt được chuyển nhiệt hiệu quả thông qua độ dẫn nhiệt cao của các tấm kim loại.Cấu trúc lợp sóng của các tấm làm tăng diện tích bề mặt trao đổi nhiệt và thúc đẩy nhiễu loạn, tăng cường dẫn nhiệt.
Phạm vi ứng dụng rộng: Máy trao đổi nhiệt tấm hàn theo đường dòng chảy không đối xứng phù hợp với các ứng dụng trao đổi nhiệt khác nhau liên quan đến các kết hợp chất lỏng khác nhau, chẳng hạn như chất lỏng sang khí,gas-to-gas, hoặc chất lỏng để chất lỏng.
Thiết kế tùy chỉnh: Thiết kế của bộ trao đổi nhiệt tấm hàn theo đường dòng chảy không đối xứng có thể được tùy chỉnh theo các yêu cầu ứng dụng cụ thể.Bằng cách điều chỉnh các thông số như số lượng tấm, hình dạng kênh và kích thước, dẫn nhiệt tối ưu và hiệu quả truyền nhiệt có thể đạt được.
| TYPE | B ((mm) | C(mm) | D ((mm) | E(mm) | Độ dày ((mm) | Trọng lượng ((Kg) | Dòng chảy tối đa (m3/h) | Áp suất thiết kế ((Mpa) |
| UFP 10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | 3/4.5 |
| UFP 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | 3/4.5 |
| UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | 3/4.5 |
| UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/4.5 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/4.5 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/4.5 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/4.5 |
Hội thảo:
