| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Tenkai |
| Chứng nhận: | ISO9001-2015 |
| Số mô hình: | UFP42A |
| Số lượng đặt hàng tối thiểu: | Một gói gỗ |
| Giá bán: | Negotiate/Competitive |
| chi tiết đóng gói: | Bao bì hộp gỗ |
| Thời gian giao hàng: | trong vòng 12 ngày |
| Điều khoản thanh toán: | L/C, T/T, D/P trả ngay |
| Khả năng cung cấp: | 340pcs/ngày |
| Vật liệu: | đồng | Nhiệt độ thiết kế đồng: | -196oC-225oC |
|---|---|---|---|
| Áp suất thiết kế MAX đồng: | 4,5 mpa | Chế độ kết nối: | Dây nam, Dây nữ, Flange, SAE Flange, hàn |
| Thời gian bảo hành: | 12 tháng | Cấu trúc: | Tấm trao đổi nhiệt |
| Lưu lượng tối đa: | 18m³/giờ | Áp lực tối đa: | 4,5MPa |
| mối hàn: | hàn | Mã HS: | 8419500090 |
| Ứng dụng: | Quy trình công nghiệp | ||
| Làm nổi bật: | Phân phối dòng chảy Máy ngưng tụ tấm đúc,Máy ngưng tụ tấm đúc nhiều mục đích,Máy bốc hơi tấm hàn đa chức năng |
||

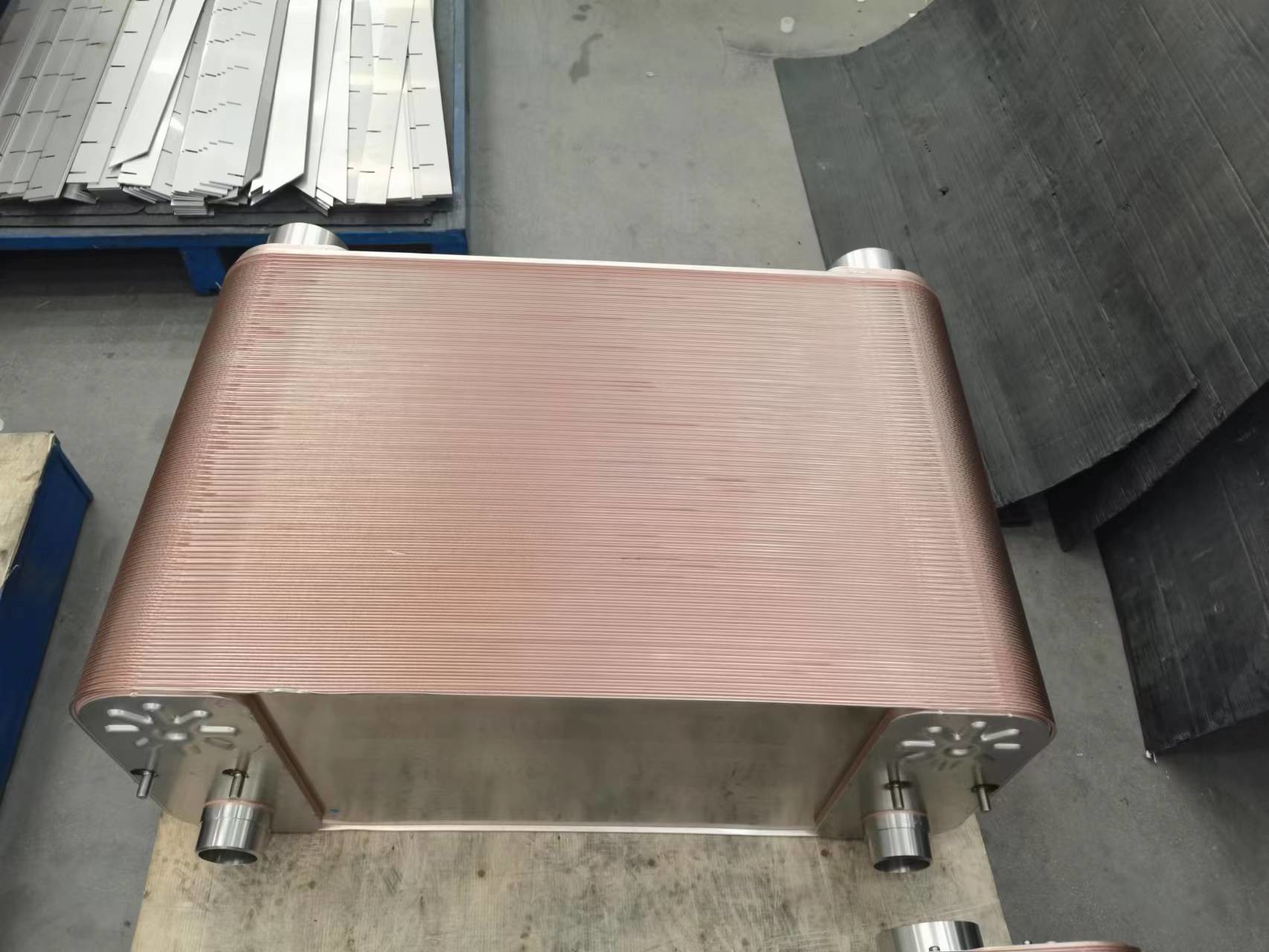

Profiles corrugation And Flow Arrangements Đồng đúc tấm trao đổi nhiệt
Hướng dẫn:
Các biện pháp phòng ngừa an toàn: Trước khi bắt đầu bất kỳ công việc nào, hãy đảm bảo rằng bộ trao đổi nhiệt và khu vực xung quanh an toàn và không có bất kỳ mối nguy hiểm tiềm ẩn nào.Mặc thiết bị bảo vệ cá nhân thích hợp (PPE) như găng tay và kính an toàn.
Kiểm tra: Kiểm tra bộ trao đổi nhiệt tấm đồng để tìm bất kỳ dấu hiệu hư hỏng, ăn mòn hoặc rò rỉ nào. Kiểm tra bất kỳ mảnh vỡ hoặc bẩn nào trên tấm có thể ảnh hưởng đến hiệu quả truyền nhiệt.
Tắt và cô lập: Tắt hệ thống một cách an toàn và cô lập bộ trao đổi nhiệt khỏi dòng chất lỏng.Đóng bất kỳ van hoặc ngắt kết nối bất kỳ để ngăn chặn dòng chảy chất lỏng trong quá trình bảo trì.
Rút: Rút chất lỏng từ bộ trao đổi nhiệt đến một
Tiếp tục các thủ tục thích hợp để tránh tràn hoặc nhiễm trùng.
Phá vỡ: Cẩn thận tháo ra các cọc hoặc kẹp thắt mà giữ các tấm lại nhau.
Làm sạch: Làm sạch các tấm đồng bằng các phương pháp thích hợp như làm sạch bằng hóa chất hoặc lau máy để loại bỏ bất kỳ chất bẩn hoặc trầm tích nào.Thực hiện theo hướng dẫn của nhà sản xuất hoặc các quy trình làm sạch được khuyến cáo.
Kiểm tra và sửa chữa: Kiểm tra các tấm có bị hư hỏng hoặc biến dạng không.Kiểm tra bất kỳ dấu hiệu ăn mòn hoặc xói mòn nào và giải quyết chúng phù hợp.
Lắp ráp lại: Đặt các tấm được làm sạch và sửa chữa trở lại thứ tự và vị trí ban đầu của chúng.
thắt chặt các cuộn cọc hoặc kẹp và giữ chúng an toàn theo thông số kỹ thuật của nhà sản xuất.
Kiểm tra: Thực hiện thử nghiệm áp suất để đảm bảo không có rò rỉ trong bộ trao đổi nhiệt được lắp ráp lại. Kiểm tra lưu lượng và áp suất phân phối đúng trên các tấm.
Khởi động hệ thống: Sau khi bộ trao đổi nhiệt được lắp ráp lại và thử nghiệm, kết nối lại dòng chảy chất lỏng và khởi động hệ thống.Theo dõi hiệu suất và nhiệt độ khác nhau để đảm bảo hoạt động đúng đắn.
| TYPE | B ((mm) | C(mm) | D ((mm) | E(mm) | Độ dày ((mm) | Trọng lượng ((Kg) | Dòng chảy tối đa (m3/h) | Áp suất thiết kế ((Mpa) |
| UFP 10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | 3/4.5 |
| UFP 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | 3/4.5 |
| UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | 3/4.5 |
| UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/4.5 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/4.5 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/4.5 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/4.5 |
