| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Tenkai |
| Chứng nhận: | ISO9001-2015/SGS |
| Số mô hình: | SB52B |
| Số lượng đặt hàng tối thiểu: | 4 Gói |
| Giá bán: | Negotiate |
| chi tiết đóng gói: | Bao bì hộp gỗ |
| Thời gian giao hàng: | trong vòng 12 ngày |
| Điều khoản thanh toán: | L/C, T/T, D/P, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 460 chiếc/ngày |
| Vật liệu: | đồng | Áp suất thiết kế tối đa: | 4,5 mpa |
|---|---|---|---|
| Chế độ kết nối: | Ren nam, ren cái, mặt bích, mặt bích SAE, hàn | Thời gian bảo hành: | Một năm |
| Cấu trúc: | Tấm trao đổi nhiệt | Mã HS: | 8419500090 |
| Ứng dụng: | Công nghiệp HVAC/Hóa chất/Tái phục hồi nhiệt thải | ||
| Làm nổi bật: | Máy trao đổi nhiệt đồng hàn ô tô,Máy trao đổi nhiệt tấm đồng ô tô |
||
Máy trao đổi nhiệt tấm đồng đệm dẫn nhiệt cao Sử dụng trong ứng dụng ô tô và giao thông vận tải
Ô tô và giao thông vận tải: Máy trao đổi nhiệt tấm đồng hàn được sử dụng trong các ứng dụng ô tô và giao thông vận tải, bao gồm làm mát động cơ, làm mát dầu và hệ thống điều hòa không khí.
Máy trao đổi nhiệt tấm đồng là một loại bộ trao đổi nhiệt sử dụng tấm đồng làm bề mặt chuyển nhiệt chính. Nó bao gồm một loạt các tấm đồng song song,thường được sắp xếp trong các lớp xen kẽCác tấm đồng được niêm phong với nhau, và chất lỏng chảy qua các kênh, cho phép chuyển nhiệt hiệu quả giữa các chất lỏng.
Bảng đồng: Các tấm được làm bằng đồng do tính dẫn nhiệt tuyệt vời của nó.
Gaskets: Gaskets được đặt giữa các tấm đồng để đảm bảo niêm phong thích hợp và ngăn ngừa rò rỉ chất lỏng.Các miếng dán thường được làm bằng vật liệu như cao su hoặc elastomer có thể chịu được điều kiện hoạt động và cung cấp một con dấu đáng tin cậy.
Khung hoặc tấm áp suất: Các tấm và miếng dán được giữ lại với nhau bởi một khung hoặc tấm áp suất, áp dụng áp lực để duy trì một niêm phong chặt chẽ giữa các tấm.
Cổng vào và ra: Máy trao đổi nhiệt có cổng vào và ra để vào và ra của chất lỏng đang được làm nóng hoặc làm mát.Các cổng này cho phép dòng chảy của chất lỏng thông qua các kênh giữa các tấm.
Cấu hình kênh: Các kênh giữa các tấm đồng tạo thành các con đường lưu lượng cho các chất lỏng.Cấu hình kênh có thể thay đổi tùy thuộc vào thiết kế cụ thể và ứng dụng dự định của bộ trao đổi nhiệtCác cấu hình phổ biến bao gồm dòng chảy song song, phản dòng chảy và dòng chảy chéo.
Máy trao đổi nhiệt tấm đồng cung cấp những lợi thế như dẫn nhiệt cao, chống ăn mòn, nhỏ gọn và linh hoạt. Chúng được sử dụng trong nhiều ngành công nghiệp và ứng dụng khác nhau,bao gồm cả hệ thống HVAC, làm lạnh, chế biến hóa chất, sản xuất điện và chế biến thực phẩm, để tạo điều kiện trao đổi nhiệt hiệu quả giữa các chất lỏng.

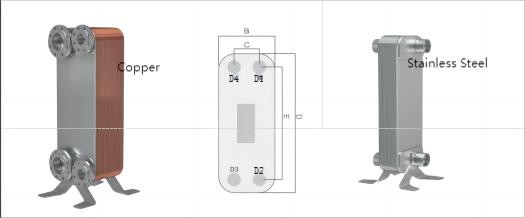

| TYPE | B(mm | C(mm | D ((mm) | E(mm) |
Độ dày (mm) |
Trọng lượng ((Kg) | Dòng chảy tối đa (m3/h) | Áp suất thiết kế (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/4.5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/4.5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/4.5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/4.5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/4.5 |

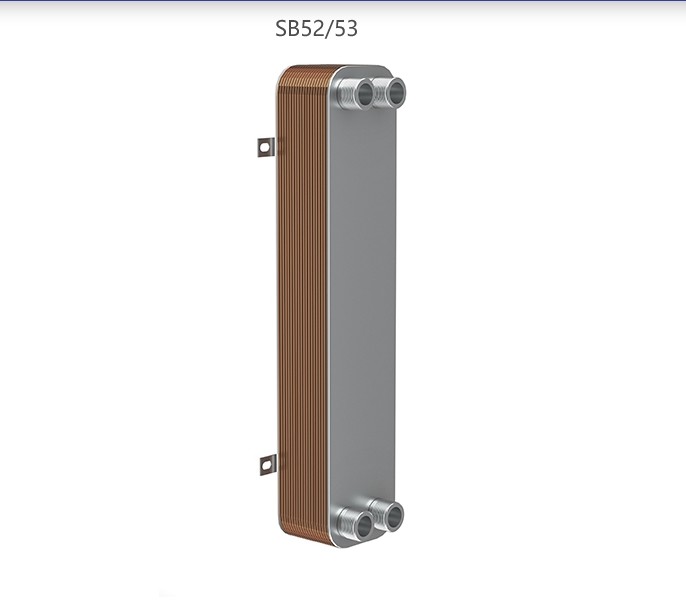

| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/4.5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/4.5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/4.5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/4.5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/4.5 |
