| Vật liệu: | SUS316L | Áp suất thiết kế tối đa: | 1,6mpa |
|---|---|---|---|
| Chế độ kết nối: | Kẹp, mặt bích, ren ngoài | Thời gian bảo hành: | Một năm |
| Cấu trúc: | Vòng đệm | Mã HS: | 8419500090 |
| Ứng dụng: | công nghiệp hóa chất | ||
| Làm nổi bật: | Máy trao đổi nhiệt tấm SUS316L,SUS316L máy bay bốc hơi tấm có thắt,Công nghiệp hóa học Máy trao đổi nhiệt tấm đệm |
||

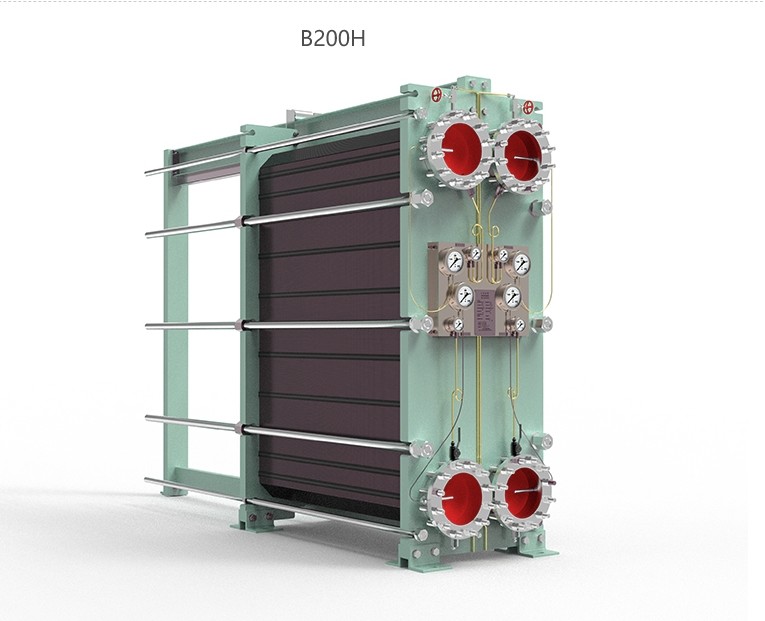

B200H Series Gasket Plate Heat Exchanger SUS316L Vật liệu cho ngành công nghiệp hóa học
Máy trao đổi nhiệt tấm (GPHE)là một loại bộ trao đổi nhiệt sử dụng một loạt các tấm với vỏ giữa để chuyển nhiệt giữa hai chất lỏng.
Nguyên tắc hoạt động:
Các GPHE hoạt động theo nguyên tắc dòng chảy ngược dòng, trong đó các chất lỏng nóng và lạnh chảy theo hướng đối nghịch.Nhiệt được chuyển từ chất lỏng nóng đến chất lỏng lạnh thông qua các tấm, được tạo ra bởi diện tích bề mặt lớn và dòng chảy hỗn loạn được tạo ra bởi các mô hình sóng trên các tấm.
Thiết kế tấm:
Các tấm trong GPHE thường được làm bằng thép không gỉ, titan hoặc các vật liệu chống ăn mòn khác.Chúng có một mô hình lồi sóng tăng cường chuyển nhiệt bằng cách tạo ra nhiễu loạn và tăng sự tiếp xúc giữa các chất lỏngCác tấm được xếp chồng lên nhau và nén với các miếng đệm ở giữa để tạo thành một con dấu chặt chẽ và duy trì các kênh lưu lượng riêng biệt cho hai chất lỏng.
Gaskets:
Gaskets trong GPHEs được làm bằng vật liệu như Nitrile (NBR), EPDM hoặc Viton, cung cấp một niêm phong linh hoạt và bền giữa các tấm.Các miếng dán ngăn chặn trộn của hai chất lỏng và đảm bảo rằng các chất lỏng chảy qua các kênh tương ứng của họCác miếng đệm cũng giúp bù đắp cho bất kỳ sự không phù hợp của tấm và cung cấp cách nhiệt giữa các tấm.
Ứng dụng:
GPHEs được sử dụng trong nhiều ngành công nghiệp và ứng dụng khác nhau, nơi cần chuyển nhiệt hiệu quả.chế biến thực phẩm và đồ uống, sản xuất điện, hệ thống biển và ngoài khơi, và phục hồi nhiệt thải.

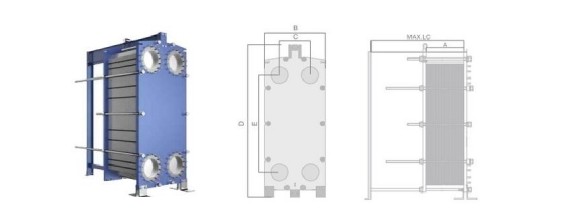

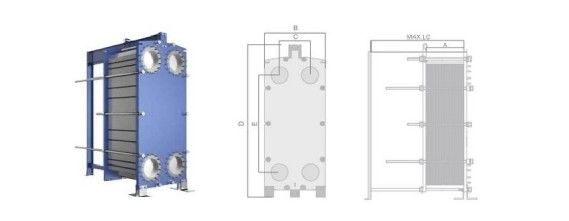

| TYPE | A(mm) | B(mm | C(mm | D ((mm) | E(mm) | Chiều cao (mm) (từ giữa đáy đến mặt đất) ((mm) |
MAX,LC (mm) |
Con đường kết nối (mm) | Dòng chảy tối đa (m3/h) | Áp suất thiết kế (Mpa) | Số lượng lớn nhất |
| B30B | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N ((3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2,55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B200H | N(4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 1.0/1.6 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 1.0/1.6/2.5 | 500 |
| B350B | N ((3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 1.0/1.6 | 700 |
